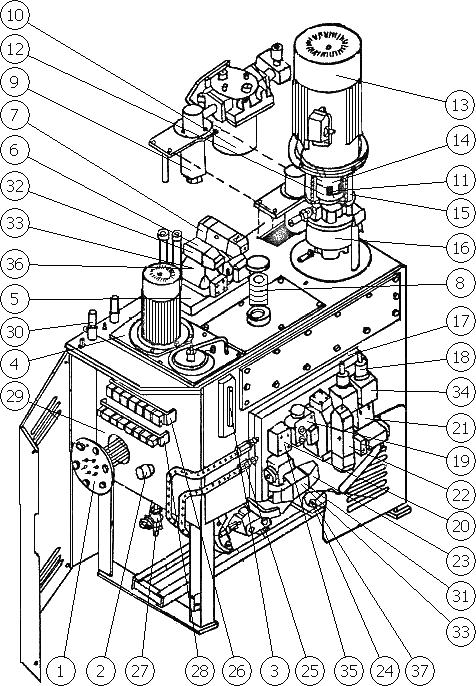

091-02.69.0000-02
для После 2006 г.в.
Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
1 |
Электронагреватель |
091-02.65.0480 |
|
|
2 |
Реле температурное ТРМ 11-01-50.УХЛ4 ТУ 16-647.023-85 |
|
|
|
3 |
Стекло рифленое Т3-220-3,5 МПа |
ГОСТ 1663-81 |
|
|
4 |
Установка фильтра |
091-02.69.0100 |
|
|
5 |
Панель |
091-02.65.0850 |
|
|
6 |
Гидрораспределитель 1Р203-АЛ2-24 В220 Н УХЛ4 ТУ 2-053-1435-79 |
|
|
|
7 |
Гидрораспределитель 1Р203-АЛ1-34 В220 Н УХЛ4 ТУ 2-053-1435-79 |
|
|
|
8 |
Фильтр |
086-02.65.0493 |
|
|
9 |
Магнитный очистительный сепаратор ФММ25 УХЛ4 ТУ 2-053-1838-87 |
|
|
|
10 |
Установка фильтра |
091-02.74.0000 |
|
|
11 |
Звездочка |
086-02.65.1040 |
|
|
12 |
Полумуфта |
086-02.65.1050 |
|
|
13 |
Двигатель АИР160М6У3 50 Гц, 220/380 IМ 3011 IP 54 n= 970 об/мин N=15 квт ГОСТ Р 51689-2000 |
|
|
|
14 |
Полумуфта |
091-02.69.1007-01 |
|
|
15 |
Стакан |
086-02.65.0500 |
|
|
16 |
Насос НПл 40-80/6,3 УХЛ4 ТУ2.053.1899-88 |
|
|
|
17 |
Панель |
091-02.65.0210 |
|
|
18 |
Гидроклапан давления ПВГ 54-34М УХЛ4 ТУ2-053-1475-80 |
|
|
|
19 |
Клапан предохранительный МКПВ-20/3С2Р2 УХЛ4 ТУ2-053-1737-85 |
|
|
|
20 |
Клапан обратный |
ЧУ8.02.1870 |
|
|
21 |
Гидрораспределитель ВЕ10.574Е.В220НМ УХЛ4 ГОСТ 24679-91 |
|
|
|
22 |
Гидрораспределитель 1Р203-АЛ2-14 В220 Н УХЛ4 ТУ2-053-1435-79 |
|
|
|
23 |
Гидрораспределитель ВЕ10.14.В220.НМ УХЛ4 ГОСТ 24679-91 |
|
|
|
24 |
Установка насосная |
091-02.69.0500 |
|
|
25 |
Рукав 12х25-1400 ТУ 2559-008-00211044-2000 |
ЧУ8.02.1590-13 |
|
|
26 |
Блок зажимов БЗН19-2531205 000У2 ТУ16-526.108-75 |
|
|
|
27 |
Кран муфтовый Dу25 тип 1146 бк ТУ26.07.1452-88 |
|
|
|
28 |
Блок зажимов БЗН19-2531205 С00У2 ТУ16-526.108-75 |
|
|
|
29 |
Бак |
091-02.69.0151 |
|
|
30 |
Преобразователь избыточного давления КРТ9-00-И-С-МС-М20-25-0,5-2Т3 |
|
|
|
31 |
Кольцо 004-007-19-2-2 ГОСТ 9833-73 |
|
|
|
32 |
Кольцо 009-012-19-2-2 ГОСТ 9833-73 |
|
|
|
33 |
Кольцо 012-016-25-2-2 ГОСТ 9833-73 |
|
|
|
34 |
Кольцо 016-020-25-2-2 ГОСТ 9833-73 |
|
|
|
35 |
Кольцо 026-032-36-2-2 ГОСТ 9833-73 |
|
|
|
36 |
Кольцо 027-032-30-2-2 ГОСТ 9833-73 |
|
|
|
37 |
Кольцо 045-051-36-2-2 ГОСТ 9833-73 |
|
|
|
