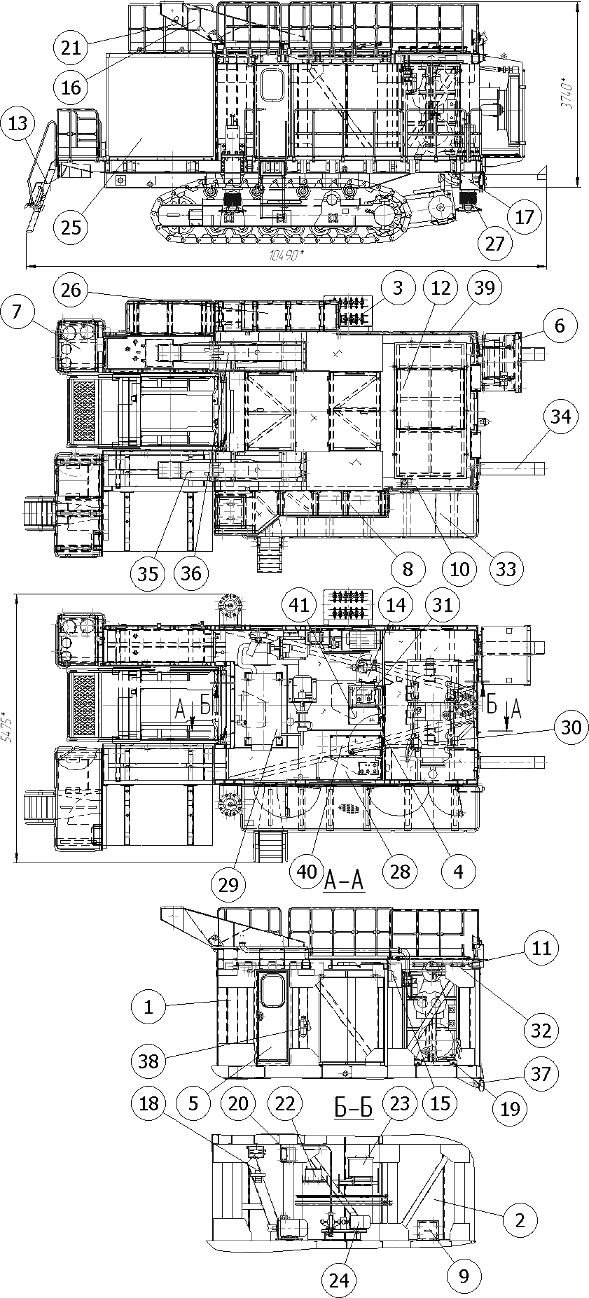

091-02.00.0000-37
для После 2006 г.в.
Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
1 |
Каркас машинного отделения |
091-02.02.0200 |
|
|
2 |
Обшивка каркаса машинного отделения |
091-02.02.0105 |
|
|
3 |
Установка блока резисторов |
091-02.00.0260 |
|
|
4 |
Блок дверной |
091-02.14.0135 |
|
|
5 |
Блок дверной |
091-02.14.0145 |
|
|
6 |
Установка блока охлаждения масла |
091-02.00.0270 |
|
|
7 |
Площадка для долот |
091-02.00.0155 |
|
|
8 |
Установка навеса левого |
091-02.00.0170 |
|
|
9 |
Крышка |
091-02.00.0179 |
|
|
10 |
Ограждение |
091-02.00.0180 |
|
|
11 |
Решетка |
091-02.00.0181 |
|
|
12 |
Установка люков |
091-02.00.0190 |
|
|
13 |
Трап передний |
091-02.00.0215 |
|
|
14 |
Ящик для инструмента и материалов |
33.004.002.000А |
|
|
15 |
Установка выключателя |
086-02.45.0112 |
|
|
16 |
Коробка переходная №1 |
086-13.00.0000-05 |
|
|
17 |
Кабельный ввод |
086-39.00.0100 |
|
|
18 |
Гидроблок |
091-02.61.0000-01 |
|
|
19 |
Амортизатор |
091-24.00.0400 |
|
|
20 |
Устройство защитного отключения РУП380/220 ТУ3425-002-04775347-78 |
|
|
|
21 |
Сирена сигнальная СС-1У2, 220В |
|
|
|
22 |
Трансформатор ТСЗИ-1,6 У2, 380/36В ИАЯК 671134 039ТУ |
|
|
|
23 |
Трансформатор ТСЗМ-10-74. ОМ5 10квА, 380/230В ТУ 16-517.851-76 |
|
|
|
24 |
Установка насосная |
100-02.25.0120 |
|
|
25 |
Установка емкости для воды |
091-02.09.0000 |
|
|
26 |
Трап |
091-02.00.0355 |
|
|
27 |
Установка домкратов |
091-02.00.0160 |
|
|
28 |
Шкаф управления |
091-02.44.0000-02 |
|
|
29 |
Маслонасосная станция |
091-02.78.0000 |
|
|
30 |
Установка компрессорная 6ВВ-32/7 У3 ТУ 26-12-168-90 |
1.260..033-04 |
|
|
31 |
Агрегат преобразовательный электроприводов вращателя и хода ПЭВХ2 - 300/460 - 90/460У2 |
ПЭВХ2.110.000.000 |
|
|
32 |
Электрокоммуникации компрессора |
091-02.72.0000-03 |
|
|
33 |
Трап машинного отделения |
091-19.00.0200 |
|
|
34 |
Кронштейн для намотки кабеля |
091-02.00.0100 |
|
|
35 |
Опора левая |
091-03.01.0000 |
|
|
36 |
Опора правая |
091-03.02.0000 |
|
|
37 |
Муфта кабельная |
091-02.73.0000 |
|
|
38 |
Огнетушитель ОУ-2-02 ТУ4854-212-21352393-99 (с кронштейном) |
|
|
|
39 |
Ограждение |
091-00.00.0140 |
|
|
40 |
Ковер- 2-380х1010 ГОСТ 4997-75 |
|
|
|
41 |
Ковер-2-350х590 ГОСТ 4997-75 |
|
|
|
|
