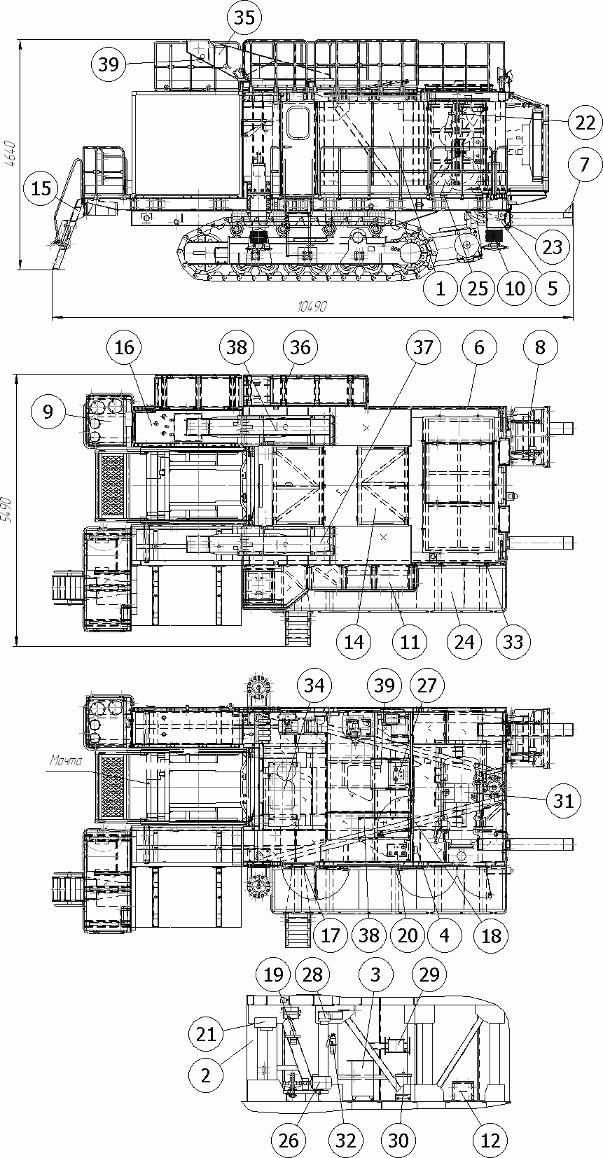

091-02.00.0000-36
для После 2006 г.в.
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Обшивка каркаса машинного отделения |
091-02.02.0100 |
|
|
| 2 |
Каркас машинного отделения |
091-02.02.0200 |
|
|
| 3 |
Ящик для инструмента и материалов |
33.004.002.000А |
|
|
| 4 |
Установка выключателя |
086-02.45.0112 |
|
|
| 5 |
Кабельный ввод |
086-39.00.0100 |
|
|
| 6 |
Ограждение |
091-00.00.0140 |
|
|
| 7 |
Кронштейн для намотки кабеля |
091-02.00.0100 |
|
|
| 8 |
Установка блока охлаждения масла |
091-02.00.0270 |
|
|
| 9 |
Площадка для долот |
091-02.00.0155 |
|
|
| 10 |
Установка домкратов |
091-02.00.0160 |
|
|
| 11 |
Установка навеса левого |
091-02.00.0170 |
|
|
| 12 |
Крышка |
091-02.00.0179 |
|
|
| 14 |
Установка люков |
091-02.00.0190 |
|
|
| 15 |
Трап передний |
091-02.00.0215 |
|
|
| 16 |
Установка емкости для воды |
091-02.09.0000 |
|
|
| 17 |
Блок дверной |
091-02.14.0145 |
|
|
| 18 |
Блок дверной |
091-02.14.0135 |
|
|
| 19 |
Гидроблок |
091-02.61.0000-01 |
|
|
| 20 |
Шкаф управления |
091-02.42.0000 - 12 |
|
|
| 21 |
Блок гидроаппаратуры |
091-02.48.0000 |
|
|
| 22 |
Электрокоммуникации компрессора |
091-02.72.0000-03 |
|
|
| 23 |
Муфта кабельная |
091-02.73.0000 |
|
|
| 24 |
Трап машинного отделения |
091-19.00.0200 |
|
|
| 25 |
Амортизатор |
091-24.00.0400 |
|
|
| 26 |
Установка насосная |
100-02.25.0120 |
|
|
| 27 |
Агрегат преобразовательный электроприводов вращателя и хода ПЕВХ3-300/460-80/380У2 |
ПЭВХ3.110.000.000 |
|
|
| 28 |
Устройство защитного отключения РУП380/220 ТУ3425-002-04775347-78 |
|
|
|
| 29 |
Трансформатор ТСЗИ-1,6 У2, 380/36В ИАЯК 671134 039ТУ |
|
|
|
| 30 |
Трансформатор ТСЗМ-10-74. ОМ5 10квА, 380/230В ТУ 16-517.851-76 |
|
|
|
| 31 |
Установка компрессорная 6ВВ-32/7 У3 ТУ 26-12-168-90 |
1.260..033-04 |
|
|
| 32 |
Огнетушитель ОУ-2-02 ТУ4854-212-21352393-99 (с кронштейном) |
|
|
|
| 33 |
Ограждение |
091-02.00.0180 |
|
|
| 34 |
Маслонасосная станция |
091-02.69.0000 - 02 |
|
|
| 35 |
Коробка переходная №1 |
086-13.00.0000-05 |
|
|
| 36 |
Трап |
091-02.00.0355 |
|
|
| 37 |
Опора левая |
091-03.01.0000 |
|
|
| 38 |
Опора правая |
091-03.02.0000 |
|
|
| 39 |
Сирена сигнальная СС-1У2, 220В |
|
|
|
|
