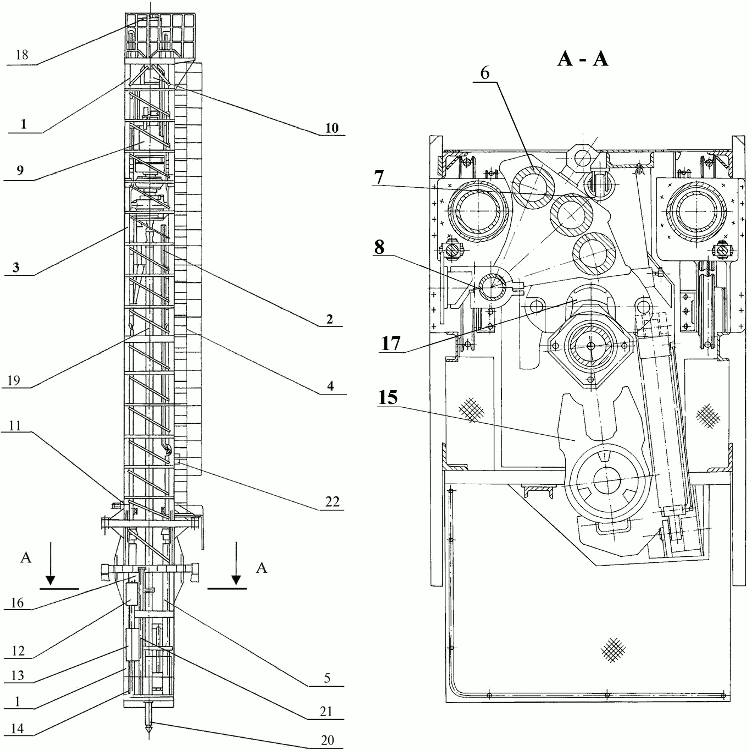

Мачта

091-59.00.0000-05 для 2000 - 2006 г.в.
Номер Наименование № чертежа Кол-во Вес
1 Установка конечного выключателя 86-55.25.000А 1 51,2
2 Гирлянда 091-55.13.0000-02 1 167
3 Каркас мачты 091-59.01.0000 1 6150
4 Лестница 091-59.21.0000 1 110,2
5 Механизм подачи 091-56.30.0000 1 4738
6 Штанга 091-59.71.0000 3 795
7 Защелка сепаратора 093-56.02.0000 1 31
8 Сепаратор 093.56.03.0000-03 1 1120
9 Головка бурового снаряда 091-59.05.0000 1 5330
10 Натяжная каретка гирлянды 091-60.07.0000 1 240
11 Фиксатор сепаратора 093-56.06.0000 1 97,1
12 Коробка переходная 86-15.00.000А-02 1 15,4
13 Блок гидроаппаратуры мачты 091-59.50.0000 1 98,6
14 Маслопровод мачты 091-28.00.0000 1 202
15 Устройство для разбора бурового става 091.57.66.0000 1 867
16 Люнет 093-56.77.0000-02 1 175
17 Механизм поддержания втулки кондукторной 093-56.81.0000 1 61,8
18 Балка верхняя 091-59.14.0000-02 1 139,1
19 Штанга тяжелая 091-59.12.0000 1 1503
20 Переходник 005-56.00.1002 1 80
21 Маслопровод мачты 091-28.00.0000 1 202
22 Коробка переходная 100-55.78.0160-01 1 13,8
