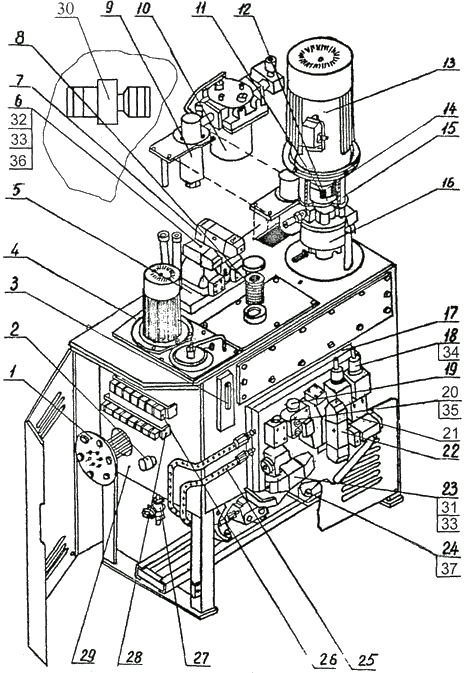

091-02.69.0000-02
для 2000 - 2006 г.в.
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Электронагреватель |
091-02.65.0480 |
1 |
7,3 |
| 2 |
Реле температурное ТРМ11-01-50.04 |
|
|
0,25 |
| 3 |
Стекло рифленое ТЗ-220-3,5 Мпа |
ГОСТ 1663 |
1 |
0,15 |
| 4 |
Установка фильтра |
091-02.69.0100 |
1 |
93,4 |
| 5 |
Панель |
091-02.65.0850 |
1 |
20,1 |
| 6 |
Гидрораспределитель 1Р203-АЛ2-24 В220НУХЛ4 |
|
1 |
15,9 |
| 7 |
Гидрораспределитель 1Р203-АЛ1-34 В220НУХЛ4 |
|
1 |
15,9 |
| 8 |
Фильтр |
086-02.65.0493 |
1 |
0,33 |
| 9 |
Магнитный очистительный сепаратор ФММ25УХЛ4 |
|
1 |
8,3 |
| 10 |
Установка фильтра |
091-02.74.0000 |
1 |
26,4 |
| 11 |
Звездочка |
086-02.65.1040 |
1 |
0,24 |
| 12 |
Полумуфта |
086-02.65.1050 |
1 |
2,15 |
| 13 |
Двигатель АИР160М6У3, 50Гц, 380В, 1M 3081 |
|
1 |
135 |
| 14 |
Полумуфта |
086-02.65.1021 |
1 |
3,95 |
| 15 |
Стакан |
086-02.65.0500 |
1 |
25,1 |
| 16 |
Насос НПЛ 40-80/6,3 |
|
1 |
32 |
| 17 |
Панель |
091-02.65.0210 |
1 |
68,9 |
| 18 |
Гидроклапан давления ПВГ54-34М-УХЛ4 |
|
2 |
3,8 |
| 19 |
Клапан КПС-20(20-32-2-11) |
|
2 |
9 |
| 20 |
Гидроклапан обратный ПГ51-24 |
|
3 |
3,5 |
| 21 |
Гидрораспределитель |
ГОСТ 24679 |
1 |
4,2 |
| 22 |
Гидрораспределитель 1Р203-АЛ2-14 В220НУХЛ4 |
|
1 |
15,9 |
| 23 |
Гидрораспределитель ВЕ10.14 В220НМ УХЛ4 |
ГОСТ 24679 |
1 |
6,1 |
| 24 |
Установка насосная |
091-02.69.0500 |
1 |
214,25 |
| 25 |
Рукав 12х25–1400 |
ЧУ8.02.1590-13 |
2 |
1,72 |
| 26 |
Блок зажимов |
БЗН19-2531205000У2 |
1 |
0,4 |
| 27 |
Кран муфтовый Ду25 |
ГОСТ 19193 |
2 |
1,1 |
| 28 |
Блок зажимов |
БЗН19-2531205С00У2 |
1 |
0,48 |
| 29 |
Бак |
091-02.69.0151 |
1 |
212 |
| 30 |
Преобразователь избыточного давления КРТ-2-25 МПа |
|
2 |
0,5 |
| 31 |
Кольцо 004-007-19-2-2 |
ГОСТ 9833 |
2 |
0 |
| 32 |
Кольцо 009-012-19-2-2 |
ГОСТ 9833 |
6 |
0 |
| 33 |
Кольцо 012-016-25-2-2 |
ГОСТ 9833 |
6 |
0 |
| 34 |
Кольцо 016-020-25-2-2 |
ГОСТ 9833 |
3 |
0 |
| 35 |
Кольцо 026-032-36-2-2 |
ГОСТ 9833 |
5 |
0 |
| 36 |
Кольцо 027-032-30-2-2 |
ГОСТ 9833 |
3 |
0 |
| 37 |
Кольцо 045-051-36-2-2 |
ГОСТ 9833 |
1 |
0 |
|
