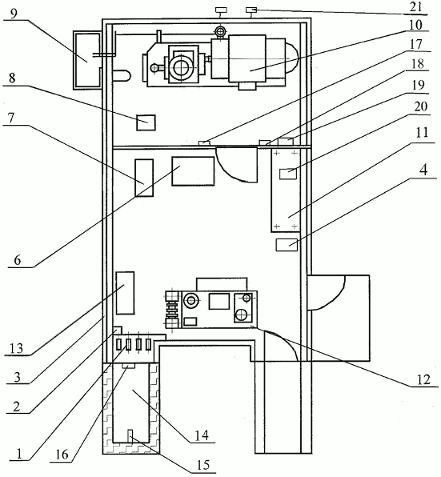

Отделение машинное

091-02.00.0000-24 для 2000 - 2006 г.в.
Номер Наименование № чертежа Кол-во Вес
1 Блок гидроаппаратуры 091-02.48.0000 1 94,6
2 Гидроблок 091-02.61.0000-01 1 22
3 Каркас машинного отделения 091-02.01.0000-02 1 8204
4 Аппарат защиты от токов утечки типа “Аргус” 220 УХЛ 2 1 3
6 Агрегат преобразовательный электропривода вращателя 1 84
7 Трансформатор ТС3М-10-74 ОМ5 10кВА, 380/230В-133 1 99
8 Ящик для инструмента 33.004.002.000А 1 58,4
9 Установка блока охлаждения масла 091-02.90.0000 1 769
10 Установка компрессорная 6ВВ-32/7 У3 1 2874
11 Шкаф 091-02.42.0000-09 1 510
12 Маслостанция 091-02.69.0000-02 1 1063
13 Установка насосная 100-02.25.0120 1 152
14 Емкость для воды 086-02.08.0000 1 793
15 Электронагреватель 091-02.08.0120 1 6,83
16 Датчик Д-60 1 3,2
17 Пост ПКЕ 212-1УЗ, 1/2², Гр, «К», 1з+1р, «Стоп» ТУ 16-642.006-83 1 0,28
18 Розетка ТУ 16-526.463-79 1 0,11
19 Выключатель ТУ 16-522.139-78 1 3,5
20 Трансформатор ТУ 16-517.855-74 1 23,5
21 Муфта кабельная 091-02.73.0000 2 1,81
