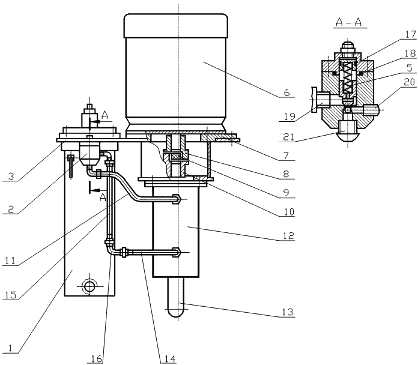

091-02.69.0100-02
для 1989 - 1999 г.в.
Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
1 |
Фильтр |
086-02.57.0170 |
1 |
27,4 |
2 |
Клапан подпорный |
086-02.57.0130 |
1 |
1,52 |
3 |
Плита |
091-02.57.1120 |
1 |
4,6 |
5 |
Пружина |
086-02.57.1250 |
1 |
0,01 |
6 |
Двигатель А80В4 УЗ, 380В, 50Гц, 1M3081 |
|
1 |
25,3 |
6 |
Двигатель А80В4 ТЗ, 380В, 50Гц, 1M3081 |
|
1 |
25,3 |
7 |
Корпус |
091-02.69.0102-02 |
1 |
11,1 |
8 |
Полумуфта |
091-02.69.1720 |
1 |
2 |
9 |
Звездочка |
086-02.57.1710 |
1 |
0,1 |
9 |
Звездочка |
086-02.57.1710-01 |
1 |
0,1 |
10 |
Полумуфта |
091-02.69.1720 |
1 |
2,0 |
11 |
Патрубок, Dy12 |
086-02.57.0110-01 |
2 |
0,49 |
12 |
Насос Нпл 16-16/16 УХЛ4 |
|
1 |
16 |
12 |
Насос Нпл 16-16/16 04 |
|
1 |
16 |
13 |
Трубопровод |
091-02.69.0103 |
1 |
1,9 |
14 |
Патрубок, Dy12 |
086-02.57.0110 |
1 |
0,35 |
15 |
Патрубок, Dy8 |
086-02.57.0160 |
1 |
0,48 |
16 |
Тройник концевой 2-12 x ½" |
33.033.340 |
1 |
0,293 |
17 |
Кольцо 016-020-25-2-3 |
ГОСТ 9833 |
1 |
0,0003 |
18 |
Кольцо 028-032-25-2-3 |
ГОСТ 9833 |
1 |
0,00046 |
19 |
Угольник ввертный 12x1/2"-37 |
33.033.159 |
2 |
0,17 |
20 |
Тройник ввертный Ду4 |
086-02.65.1160 |
1 |
0,4 |
|
